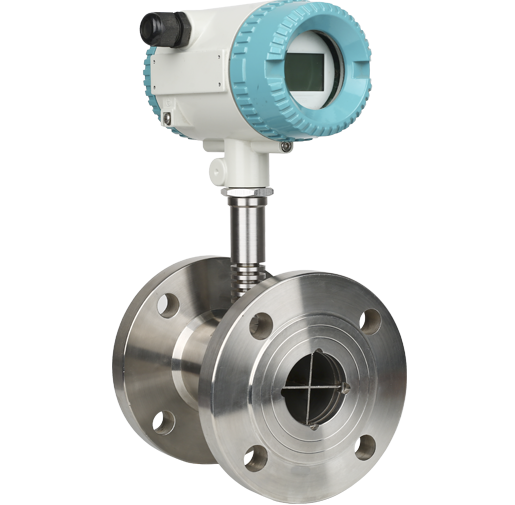

法兰式液体涡轮流量计 - 太阳成集团tyc151cc(中国)仪表

产品简介

涡轮流量计的工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

涡轮流量计是一种速度式仪表，它具有精度高、重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、化工、冶金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。

优势特点

高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；（R 指读数误差）

重复性好，短期重复性可达0.05%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

原始脉冲频率范围(10Hz～1.5KHz)，信号分辨力强；

量程比宽,10:1~20:1；

结构紧凑轻巧，安装维护方便，流通能力大；

适用高压测量，传感器表体上不必开孔，易制成高压型仪表；

可制成插入型，适用于大口径测量，压力损失�。鄹竦停刹欢狭魅〕觯沧拔し奖�。

技术参数

执行标准	涡轮流量传感器（JB/T9246-1999）
连接方式	螺纹、卡箍、法兰、夹装式
精度等级	±1%R、±0.5%R、±0.2%R（需定制）
传感器材质	304、316不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃
使用条件	相对湿度：5%-90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4-20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
工作电源	内电源：1组3.6V10AH锂电池，电池电压在2.0-3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型、内螺纹M20*1.5
防爆等级	Exia II CT或Exd II BT6
防护等级	IP65或更高可定制

产品选型

测量介质、温度，是否有腐蚀性

流量范围和用户管道的内径

压力等级

是否现场显示

工作电源

信号输出、通讯

是否要防爆

安装方式

精度等级

应用领域

安装事项

为了确保涡轮流量计的测量准确,必须正确地选择安装位置和方法

1、对直管段的要求：流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。

2、对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。

3、对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

4、对外部环境的要求：流量计安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。

5、对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。

6、安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所

7、对安装焊接的要求：用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！安装流量计前应严格清除管道中焊渣等脏物，用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫片不能凹入管道内。

8、流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。
